- LBP, B, D, T werden von Vergleichsschiffen übernommen und/oder
unter Annahme Schiffstyp-üblicher Verhältniswerte LBP/B, LBP/D,
T/D, D/B so lange variiert, bis die gewünschte Ladefähigkeit DWC
erreicht wird

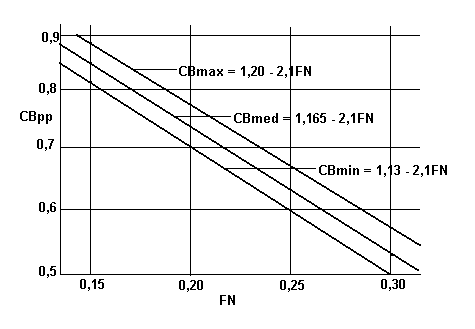

- CB wird unter Anwendung der Froude Number FN aus dem Diagramm
"Widerstandsgünstige Bereiche CB=f(FN)" entnommen (siehe
Bild 2.21).

Bild 2.21: Widerstandsgünstige Bereiche CB = f(FN) (n. Völker, HdW Bd.XII S.32)
- CSS wird vereinfacht mit 1,005 * 1,025 = 1,03 angenommen

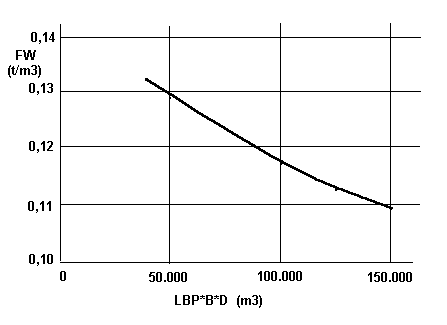

- FW = Gewicht des leeren Schiffes/LBP * B * D wird dem Diagramm
"Gewichtsfaktor Bulk Carrier" entnommen (siehe Bild 2.22).

Bild 2.22: Gewichtsfaktor Bulk Carrier
- DWN wird unter Abschätzung des Gewichts von Treiböl, Schmieröl,
Frischwasser, Besatzung, Proviant, Ballastwasser etc. für die
Rundreise angenommen
- VSA (= Mittel aus Dienstgeschwindigkeit für beladenen und
Ballast-Zustand) aus den Tabellen "Transport Performance
Characteristics" (Anlage 2.12 bis 2.14) entnehmen

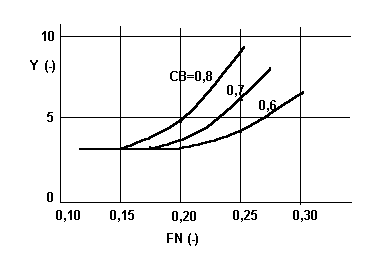

- Y als Funktion von FN und CB aus Diagramm "Power/Speed Exponent"
entnehmen (siehe Bild 2.23).

Bild 2.23: Power/Speed Exponent

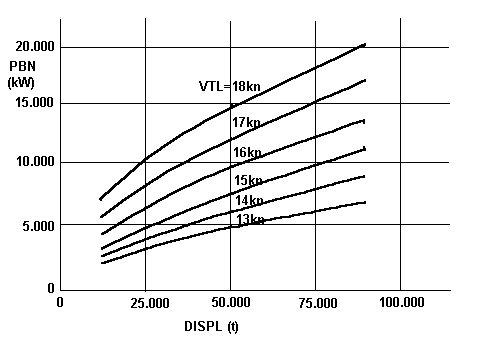

- PBN aus Diagramm "Ungefähre Antriebsleistung von Seeschiffen"
als Funktion von Deplacement DISPL und der Probefahrtsgeschwindigkeit VTL entnehmen (siehe Bild 2.24)

Bild 2.24: Ungefähre Antriebsleistung von Seeschiffen
- FU (Ausnutzungsgrad des Hauptmotors) wird vielfach mit 0,9 angenommen.
